Fuente De La PC

Fuente De La PC

La fuente de poder o de alimentación es un dispositivo que se monta en el gabinete de la computadora y que se encarga básicamente de transformar la corriente alterna de la línea eléctrica comercial en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora. Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de subidas de problemas en el suministro eléctrico como subidas de voltaje.

Funcionamiento De La AT

1. Transformación: Este paso es en el que se consigue reducir la tensión de entrada a la fuente (220v o 125v con transformador) , que son los que nos entrega la red eléctrica, recordemos que la corriente eléctrica que llega a nuestro domicilio es de tipo alterna y los componentes electrónicos funcionan  con corriente continua fuente primaria

2. Rectificación: La corriente que nos ofrece la compañia electrica es alterna, esto quiere decir, que sufre variaciones en su linea de tiempo, se producen cambios en forma de ciclos de corriente positiva y negativa, estos cambios se suceden 50 veces por segundo.

3. Filtrado: Ahora ya disponemos de corriente continua, que es lo que nos interesaba, no obstante, aun no nos sirve de nada porque no es constante, y no nos serviría para alimentar a ningun circuito.

lo que se hace en esta fase de filtrado es aplanar al máximo la señal para que no haya oscilaciones, se consigue con uno o varios condensadores que retienen la corriente y la dejan pasar lentamente para suavizar la señal, así se logra el efecto deseado.

4. Estabilizacion: Ya tenemos una señal continua bastante decente, casi del todo plana, ahora solo nos falta estabilizarla por completo, para que cuando aumenta o descienda la señal de entrada a la fuente, no afecte a la salida de la misma.

Esto se consigue con un regulador.

Hay 2 tipos de fuentes utilizados en las computadoras, la primer liga es la mas antigua y la segunda la mas reciente:

1. Fuente de poder AT
2. Fuente de poder ATX

AT

son las siglas de ("Advanced Technology") ó tecnología avanzada, la cuál hace referencia a un estándar de dispositivos introducidos al mercado a inicios de los años 80´s, la cuál reemplazo a una tecnología denominada XT ("eXtended Technology") ó tecnología extendida.

La fuente AT es un dispositivo que se acopla dentro del gabinete de la computadora y se encarga básicamente de transformar la corriente alterna de la línea eléctrica del tomacorriente de pared en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora con un menor voltaje. Otras funciones, son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren, así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. Se le puede llamar fuente de poder AT, fuente de alimentación AT, fuente analógica, fuente de encendido mecánico, entre otros nombres.

Características Generales De La Fuente AT

1. Para su encendido y apagado, cuenta con un interruptor mecánico.

2. Algunos modelos integraban un conector hembra de tres terminales para suministrar adicionalmente al monitor CRT.

3.Este tipo de fuentes se integran desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.

4. Es una fuente ahorradora de electricidad, ya que no se queda en modo "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.

5. Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos al manipular su interior.

6.Si el usuario manipula directamente el interruptor en su parte interna para realizar alguna modificación, corre el riesgo de choque eléctrico al estar conectada, ya que esa pieza trabaja directamente con la electricidad de la red eléctrica.

Partes Que Componen La Fuente AT

Internamente cuenta con una serie de circuitos encargados de transformar la electricidad, para que esta sea suministrada de manera correcta a los dispositivos. Externamente consta de los siguientes elementos:

1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener ventilados los circuitos

.2.- Conector de suministro: recibe el cable de corriente desde el tomacorriente de pared.

3.- Selector de voltaje: permite seleccionar el voltaje de 127V ó 240V.

4.- Conector de suministro a otros dispositivos: permite suministrar a cierto tipo de monitores CRT.

5.- Conector AT: suministra de electricidad a la tarjeta principal.

6.- Conector de 4 terminales MOLEX: utilizado para el suministro a los discos duros, disqueteras 5.25" y unidades ópticas.

7.- Conector de 4 terminales para BERG: suministra corriente las disqueteras 3.5".8.- Interruptor mecánico: permite encender la fuente AT.



Conectores De La Fuente AT

Para el suministro eléctrico, tiene un conector de 3 contactos, este a su vez recibe corriente desde la red eléctrica.

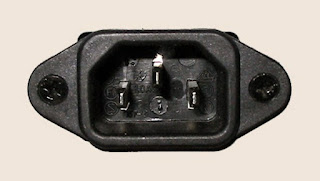

Conector macho integrado de tres terminales para suministrar la fuente AT  Para suministrar corriente a los circuitos, cuenta con básicamente 3 tipos de conectores:

1. Para unidades de 3.5" (disqueteras y unidades para discos ZIP).


2. Para unidades de 5.25" (unidades lectoras de CD, unidades para DVD)

3. Para suministrar la tarjeta principal

Fuente ATX

TX son las siglas de ("Advanced Technology eXtended") ó tecnología avanzada extendida, la cuál es una segunda generación de fuentes de alimentación, introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX, y a partir de ese momento se extiende su uso.

 La fuente ATX es un dispositivo que se acopla internamente en el gabinete de la computadora, la cuál se encarga básicamente de transformar la corriente alterna de la línea eléctrica en corriente directa; así como reducir su voltaje. Esta corriente es utilizada por los elementos electrónicos y eléctricos de la computadora.

Otras funciones son las de suministrar la cantidad de corriente y voltaje que los dispositivos requieren así como protegerlos de problemas en el suministro eléctrico como subidas de voltaje. A la fuente ATX se le puede llamar fuente de poder ATX, fuente de alimentación ATX, fuente digital, fuente de encendido digital, fuentes de pulsador, entre otros nombres

Características Generales De La Fuente ATX

1. Es de encendido digital, es decir, tiene un pulsador en lugar de un interruptor mecánico como sus antecesoras.

2. Algunos modelos integran un interruptor mecánico trasero para evitar consumo innecesario de energía eléctrico, evitando el estado de reposo "Stand By" durante la cuál consumen cantidades mínimas de electricidad.

3. Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los mas modernos microprocesadores.


4. El apagado de este tipo de fuentes puede ser manipulado con software

Partes Que Componen La Fuente ATX.

Internamente cuenta con una serie de circuitos encargados de transformar la electricidad para que esta sea suministrada de manera correcta a los dispositivos, tenga en cuenta que el interruptor de encendido no se encuentra en la fuente, sino que depende de la tarjeta principal. Externamente consta de los siguientes elementos:

1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener ventilados los circuitos.

2.- Interruptor de seguridad: permite encender y apagar la fuente de manera mecánica.

3.- Conector de alimentación: recibe el cable de corriente desde el enchufe de pared.

4.- Selector de voltaje: permite seleccionar el voltaje de 127V ó 240V

5.- Conector SATA: utilizado para suministrar a los discos duros SATA, unidades SSD y las unidades ópticas SATA.

6.- Conector de 4 terminales: utilizado para suministrar de manera directa al microprocesador.

7.- Conector ATX: suministra de electricidad a la tarjeta principal.

8.- Conector de 4 terminales MOLEX: utilizado para suministrar los discos duros tipo IDE y las unidades ópticas de 5.25".

9.- Conector de 4 terminales BERG: alimenta las disqueteras 3.5".
